无线充电器是怎么做到不用电线的?

2014-09-20 12:07 点击:

想给手机充电但没有数据线怎么办呢?有了无线充电器就不必担心这个问题了。简而言之,你将你的设备放在某种垫子上,那么手机无需数据线就能充电了(当然前提是你的手机支持无线充电)。

磁铁和电线

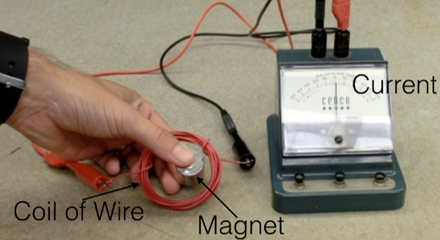

先做个小示范。我(原文作者)这里有一卷与电流计相连的电线。在红色的电线圈里面放了一个强力磁铁。

无线充电器是怎么能做到不用电线的?

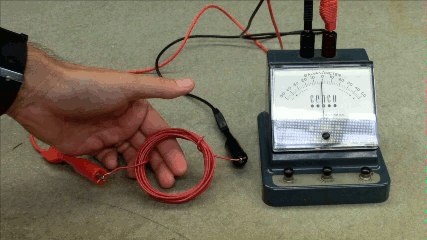

如果仅仅将磁铁置于线圈中,电流计没有任何反应。但如果我将磁铁穿过线圈,电流计指针就会发生偏转,意味着产生了电流。



图1



之所以会有电流产生,是因为我改变了磁通量(并不是真实存在的东西)。改变磁通量还可以用别的方式。我喜欢用雨通量来举例说明。



图2

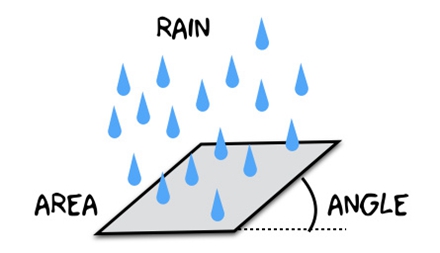

要改变雨通量有三种方式。首先,你可以改变雨量大小。如果下雨的速度变快,那么会有更多的水落到这张纸上(注意:真正的雨滴不是这种形状)。第二,你可以改变纸张与雨滴之间的角度。第三,你可以改变纸张的大小。这就是雨通量。

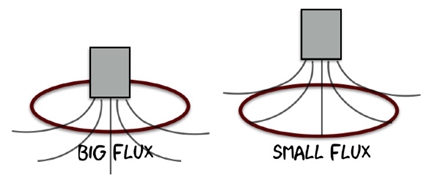

对于磁场,我们可以做同样的事。我们称之为磁通量。磁通量取决于磁场强度、磁场与面积所成角度以及面积的大小。



图3



当你改变了磁通量时,就相当于在线圈内部创造出了电场。于是该电场就会产生电流,从而给你的手机充电。记住,磁通量的“改变”是最重要的。事实上,只要有一块旋转的磁铁和一个电线圈,你想要多少电就有多少电。这就像汽油给发电机供能或者核电站发电(核反应将水变成水蒸气,之后水蒸气驱动涡轮)一样。

没有磁铁的磁通量

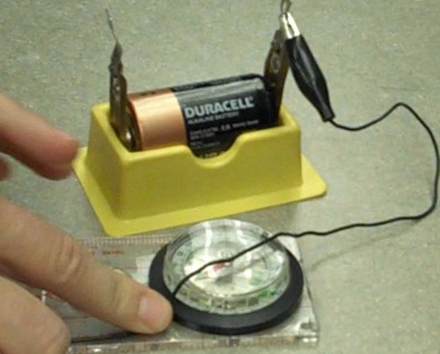

无线充电器中没有磁铁。如果你将一根通电的电线置于磁罗盘上,你就能看到这些电流也能产生磁场。



图4



如果你用一块移动的磁铁来代替通有交流电的电线,那么你就准备就绪了。电线中变化着的电流制造出了变化的磁场。而变化着的磁场会让另一个线圈中产生电流。产生的循环越多,效果越强。下图是无线充电的简易版本:



图5



最底部是一个大线圈。该线圈与家用插头相连接。这就相当于一根有插头的电线。当你将图中物品插入插座,就会有电流通过电线。家里所有的插座输出的都是交流电。这意味着电流以60赫兹的频率震荡着,而变化着的电流造就了变化着的磁场。在大线圈上面是一个小线圈(图中人手拿着的东西)。该小线圈与一个小灯泡相连。当小灯泡靠近变化着的磁场时,就会产生电流。该电流的强度足以点亮灯泡。

当然,真正的无线充电器会更小一些,不过用到的原理一样。

最后一个问题。之前,我想知道能否通过摇晃智能手表来给它充电。我们能用无线充电器给智能手表充电吗?当然可以。不过,智能手表要直接放在充电器上才行。距离太远不会有任何作用——最起码上图中的无线充电器就不能远距离给智能手表充电。
